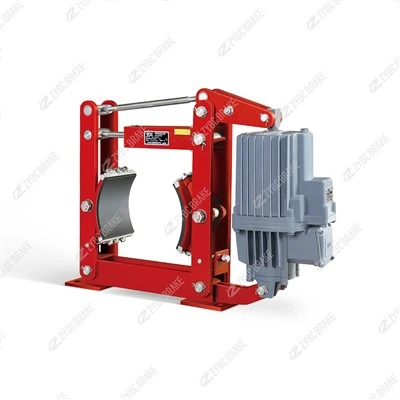

YWZ4-150/E30 пружина-Барабанне гальмо з гідравлічним розчепленням

Огляд продукту

YWZ4-150/E30 — це барабанне гальмо з пружинним-приводом і електрогідравлічним відпусканням. Підрулювач Ed30/5 створює гідравлічний тиск, висуває штовхач і відкриває башмаки проти пружини. Вимкніть живлення, і пружина негайно потягне черевики назад на барабан.

Це не лише утримуюче-гальмо безпеки. Це робоче гальмо для нормального уповільнення та зупинки в не-небезпечних зонах. Для вибухонебезпечної атмосфери використовуйте вибухонебезпечну-версію - не ставте стандартний YWZ4 у газову чи пилову зону.

Гальма замінюють застарілі агрегати YWZ3. Схема монтажних отворів залишається того самого класу, тому модернізація виконується швидко: відкрутіть старе гальмо, закрутіть YWZ4-150/E30, підключіть підрулювач, відрегулюйте попереднє натяг пружини.

Примітка щодо встановлення та модернізації

YWZ4-150/E23 і YWZ4-150/E30 мають однаковий конверт A347 / C160 / D150 / H-base.

YWZ4-150/E23: 100 Н·м, H=437 мм, 25 кг.

YWZ4-150/E30: 120 Н·м, H=461 мм, 29 кг.

Щоб перейти з E23 на E30, ви змінюєте двигун і попереднє натяг пружини, а не фундаментні болти. Щоб замінити старий YWZ3, перед замовленням перевірте діаметр колеса=150 мм, ширину втулки щодо C=160 мм і конверт A / H / K.

Принцип роботи

Увімкніть -

Двигун Ed30/5 приводить в рух відцентровий насос, гідравлічний тиск висуває поршень, башмаки відкриваються проти пружини, барабан працює вільно.

Вимкніть - гальмо

Сила пружини замикає взуття на барабан. Для утримання гальм не потрібне електропостачання.

Відмов{0}}надійний

Втрата напруги, випадання контактора-, збій керування - пружина перемагає. Гальма закриті.

Робити/не робити

Виконайте:

Перевірте діаметр колеса, ширину втулки та A/H/K перед замовленням.

Прочитайте попереднє натяг пружини на шкалі, не довіряйте лише крутному моменту з таблички.

Використовуйте без{0}}азбестову підкладку, яка відповідає умовам експлуатації.

Перевірте рівний зазор після зміни взуття.

Не робіть:

Не використовуйте стандартний YWZ4 у вибухонебезпечних газових або пилових зонах.

Не приварюйте та не прив’язуйте штовхач, щоб змусити відкрити гальмо.

Не запускайте двигун під неправильну напругу без підтвердження.

Не регулюйте крутний момент лише за допомогою прокладок колодки.

Типові програми

Переїзд візка мостового крана

Гальмування передньої-ступіні підйомника та лебідки

Опорно-поворотні приводи

Головний шків стрічкового конвеєра

Крани майстерні та стрілові крани

Допоміжні приводи укладальника-реклаймера

Не{0}}небезпечне промислове обладнання.

Технічні дані

Пункт	YWZ4-150/E30
Гальмівний момент	120 N·m
Діаметр гальмівного колеса D	150 мм
Відступ / очищення E	0,6 мм
Відповідний підрулювач	Ed30/5
Тяга двигуна	300 N
Хід двигуна	50 мм
A	347 мм
b	90 мм
C	160 мм
d	17 мм
F	175 мм
G1	100 мм
G2	170 мм
H	461 мм
h1	140 мм
i	60 мм
K	150 мм
M	144 мм
n	8
G3	70 мм
вага	29 кг
Оперативний обов'язок	S1 безперервний + S3-60%, 1200 циклів/год
Напруга	3-фазний змінний струм, 380 В 50 Гц стандартно; 440–460 В 60 Гц за бажанням
Температура навколишнього середовища	від −20 градусів до +40 градусів
Відносна вологість	Менше або дорівнює 90%
захист	рейтинг IP за двигуном; Корпус, придатний для використання в промислових приміщеннях
Слизова оболонка	Плата-встановлена, доступна не-азбестова половина-металу
