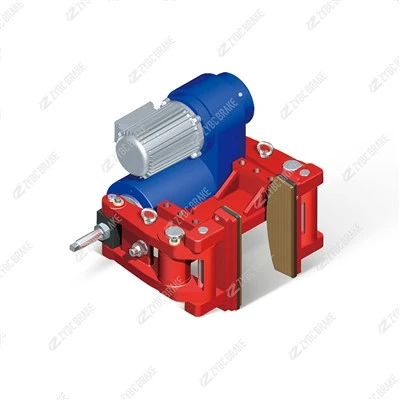

Колісні гальма з електроприводом серії DLZ-: методи встановлення та відповідні аксесуари





1. Способи встановлення

Електро-гідравлічні колісні гальма серії DLZ використовують горизонтальне кріплення бокового затиску втулки колеса як стандартну конфігурацію, а спеціальні вертикальні перехідні кронштейни можна постачати для вузького горизонтального розташування візка. Вони є допоміжними гальмівними компонентами для промислових візків, розкидачів портових контейнерів, транспортних засобів для транспортування гірничих робіт і колісних комплектів залізничних коліс.

Стандартне горизонтальне кріплення колес-збоку

Надійно закріпіть гальмівну основу на рамі візка транспортного засобу за допомогою високо-анти-розкручуючих болтів. Тримайте корпус супорта перпендикулярно фрикційному кільцю колеса, щоб забезпечити симетричний і повний контакт між дво-сторонніми фрикційними блоками та поверхнею тертя колеса.

Установіть відповідний електрогідравлічний підрулювач серії ED горизонтально з боку супорта. Гарантуйте, що штовхач двигуна рухається паралельно колесу без відхилення для виведення збалансованої тяги затиску.

Зарезервуйте достатній простір для обслуговування навколо втулки колеса для заміни фрикційного блоку, калібрування зазору та щоденного огляду двигуна.

Симетрично розташуйте кілька гальм DLZ на лівих і правих колісних парах відповідно до навантаження транспортного засобу та вимог гальмівного моменту, щоб уникнути одностороннього відхилення при гальмуванні.

Додаткове вертикальне індивідуальне кріплення

Підходить для компактних шахтних транспортних засобів і невеликих транспортних візків з обмеженим горизонтальним простором. Для вертикального монтажу потрібні спеціальні перехідні скоби. Після встановлення ще раз перевірте внутрішній рівень масла в двигуні та скиньте хід пружини, щоб запобігти неповному відпусканню або недостатній гальмівній силі.

Основні вимоги до встановлення

Усі механізми напрямних ковзання оснащені манжетами, що не потребують-обслуговування,-які не потребують регулярного змащування після встановлення.

Ретельно очистіть фрикційне кільце колеса від бруду, масляних плям, іржі та пилу перед пробною експлуатацією; масляне забруднення серйозно знизить коефіцієнт тертя та безпеку гальмування.

Відрегулюйте одно-бічний зазор між фрикційним блоком і колісним кільцем за допомогою вбудованих-настроювальних-гвинтів, стандартний зазор: 0,5–1,0 мм з кожного боку.

Відмово-безпечна робоча логіка: увімкніть електро-гідравлічний підрулювач, щоб втягнути фрикційні блоки та відпустити колесо; тригери відключення електроенергії вбудовані-в попередньо натягнуті пружини, щоб щільно притиснути блоки до колеса для автоматичного безпечного гальмування.

Уникайте сильних ударів і вібрації на двигун під час роботи автомобіля, щоб запобігти внутрішньому витоку масла.

2. Стандартні відповідні аксесуари

Основні функціональні допоміжні компоненти

Електро{0}}гідравлічний підрулювач серії ED. Ексклюзивний приводний блок для колісних гальм DLZ, кілька специфікацій (ED23/5, ED50/6, ED80/6) для різних рівнів крутного моменту. Вогнетривкі двигуни BEd підібрані для підземних шахт і хімічно небезпечних зон.

Важіль ручного розблокування Для ручного втягування фрикційних блоків під час відключення електроенергії, капітального ремонту автомобіля або ручного перемикання коліс без живлення.

Кінцеві вимикачі стану Виявляють повністю{0}}затиснуте гальмування та повністю-відпущене стани руху, передають сигнали зворотного зв’язку в реальному-часі до системи керування транспортним засобом PLC для блокування безпеки та сигналізації про несправність.

Витратні запасні частини

Болт-закріплений швидко-заміна фрикційних блоківВисокий знос{2}}стійкий-фрикційний блок із високим тертям; одностороння-незалежна заміна без демонтажу всього гальмівного супорта. Напів-металеві фрикційні блоки є необов’язковими для важких-навантажених транспортних засобів, які часто гальмують.

Повний набір для регулювання та кріплення Містить гвинти регулювання зазору, стопорні гайки попереднього натягу пружини, анти{0}}болти від ослаблення та розсувні напрямні втулки для тривалого-перекалібрування параметрів.

Ремонтний набір для ущільнення двигуна двигуна Включно з поршневими масляними ущільнювачами, пилонепроникними-прокладками та ущільнювальними кільцями для усунення несправностей витоку гідравлічного масла двигуна двигуна.

3. Додаткові спеціальні аксесуари

Ви-вибухозахищені двигуни та Ex-сертифіковані кінцеві вимикачі для транспортних засобів для підземних шахт і хімічного{2}}вибухозахищеного обладнання.

Спеціальні вертикальні перехідні кронштейни, адаптовані для компактного розташування візка.

Пило-, грязезахищені-захисні чохли для роботи в портах, шахтах і будівельних машинах.

Корпус супорта з антикорозійним покриттям і кріплення з нержавіючої сталі для прибережного соляного туману та вологих корозійних середовищ.

Амортизуючі вузли для зменшення гальмівного удару, вібрації та шуму при роботі візків.
