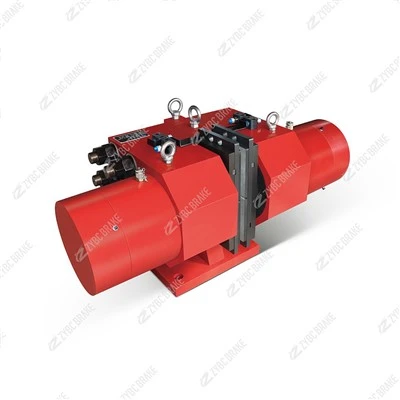

SB160 Пружинне-дискове безпечне гальмо
Що насправді означає «SB160». SB позначає сімейство пружинних-нормально-закритих-запобіжних гальм. Цифри визначають відповідний діаметр гальмівного-диска в міліметрах - тут Ø160 мм. Усе інше (утримуючий момент, напруга, спосіб розблокування, ущільнення) налаштовується суфіксом. Три пастки імен...
Опис
Що насправді означає "SB160".
SB позначаєпружинний-прикладений, нормально-закритий безпека-сімейство гальм. Цифри визначаютьвідповідний діаметр-гальмівного диска в міліметрах- тутØ160 мм. Усе інше (утримуючий момент, напруга, спосіб розблокування, ущільнення) налаштовується суфіксом.
| Відрізок | Значення | Значення SB160 |
|---|---|---|
| S | Безпека / пружинний-принцип | Пружинне затискання, сила відпускання |
| B | Нормально закритий (NC), відмов-безпечний | -Знеструмлено=заблоковано |
| 160 | Діаметр гальмівного-диска | Ø160 мм |
| суфікс | Крутний момент / напруга / розблокування / ущільнення | За котируванням (див. RFQ) |
Три пастки імен, яких слід уникати
"160"=діаметр диска (мм), НЕ значення крутного моменту.Утримуючий момент встановлюється пружинами та накладкою -, як правило, клас 600 Н·м для Ø160.
"SB"=безпека/стоянка.Не замінюйте робоче гальмо (YP/YPK), яке відпускається гідравлікою та не може гарантувати-захистне блокування.
SB не само-налаштовується на знос так само, як барабанне гальмо.Перевірте товщину обшивки з інтервалом, зазначеним у документації; замінити в комплекті.
Розрахункові параметри
| Параметр | SB160 | Примітки / підтвердження |
|---|---|---|
| Тип гальма | З пружиною-, нормально закритий | Безпека / чергування на стоянці |
| Відповідний діаметр диска | Ø160 мм | Вимір-визначення моделі |
| Номінальний утримуючий момент | ~600 Н·м (діапазон задається пружинами) | Перевірте навантаження та специфікацію диска |
| Звільнення | Електромагнітний / ручний важіль | 24 В постійного струму / 220 В змінного струму за бажанням |
| Оперативний обов'язок | Статичне утримання та аварійна зупинка | Непостійне гальмування тертям |
| Відповідь (блокування) | Пружинний-привід, < 0,5 с типовий | Перевірте після зносу підкладки- |
| Ембіент | -20 градусів до +60 градусів (типово) | Розширений асортимент за запитом |
| захист | IP54 стандарт / IP65 опціонально | Герметична пара тертя |
| Монтаж | Фланець / ніжка, до IEC і інтерфейс машини | Малюнок надається під замовлення |
| маса | Приблизно . 9–12 кг (типово) | За конфігурацією |
Діаграма крутного моменту сімейства SB
| Модель | Ø диска (мм) | Утримуючий момент (Н·м, типовий) | Найкраще підходить |
|---|---|---|---|
| SB100 | 100 | ~320 | Мале колесо AGV, сервовісь |
| SB160 | 160 | ~600 | Ход крана, поворотний, низько{0}}вал - цієї моделі |
| SB200 | 200 | ~1 000 | Стріла, карусель, більший хід |
| SB250 | 250 | ~1 600 | Низькошвидкісний-вал підйомника, лебідка |
| SB315 | 315 | ~2 500 | Важкий поворотний кран |
| SB400 | 400 | ~4 000 | Великий низькошвидкісний-вал, пов’язаний-з вітром |
