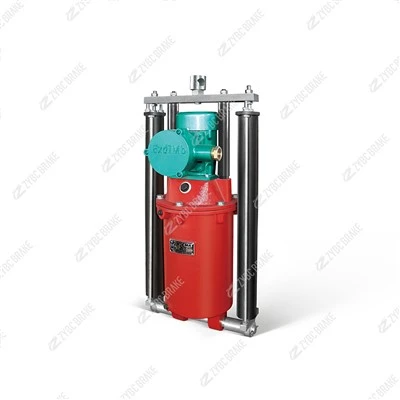

BYT1-45Z/6 Вибухозахищений електрогідравлічний двигун-
Огляд продукту BYT1 — це електро-вибухозахищений-гідравлічний підрулювач, оновлений із зрілої інтегрованої структури YT1. Він відповідає GB3836 (обладнання для вибухонебезпечних атмосфер -, захищене вогнетривким корпусом "d"), JB/T 10603-2006, корпоративному стандарту Q/ZYBC та посиланням...
Опис
Огляд продукту
BYT1 — це вибухозахищений-електрогідравлічний підрулювач, оновлений із зрілої інтегрованої структури YT1. Це відповідаєGB3836(вибухонебезпечна атмосфера - обладнання, захищене вибухонепроникним кожухом "d"),JB/T 10603-2006, корпоративний стандарт Q/ZYBC і посиланняDIN 15430. Існує три варіанти зворотної-пружини:
| Варіант | Характеристика повернення | Використовуйте коли |
|---|---|---|
| Z(стандарт) | Нормальне пружинне повернення -цей продукт | Загальний випуск / затискач |
| ZB (长行程) | Подовжений-поворот пружини ходу | Потрібен більший зазор |
| ZC (缓冲) | М'яке втягування, низький удар | Точність/підкладка-життєвий пріоритет |
Технічна специфікація
Значення наведені за даними, опублікованими виробником (кілька джерел погоджуються); позиції, позначені *, залежать від конфігурації-- підтверджують у пропозиції.
| Модель - BYT1-45Z/6 | |
|---|---|
| Номінальна тяга | 450 N(45 кгс) |
| Номінальний хід | 60 мм(40/50/60 мають один монтажний кожух) |
| Привідний двигун | 120 Вт (деякі джерела 140 Вт), B- або F-клас, неза-занурений |
| Номінальна напруга * | 380/660/1140 В, 3-фазний змінний струм, 50 Гц (60 Гц за запитом) |
| Час дії | Підйом Менше або дорівнює 0,7 с · Падіння Менше або дорівнює 0,4 с |
| Обов'язок / періодичність | S3-60% переривчастийіS1 безперервний · 720 цикл/год |
| Вибухозахист | Ex d I Mb + Ex d IIB T4 Gb |
| Корпус / вхід | Вогнетривкий литий корпус · IP54 (деякі джерела IP55) |
| Ембіент | -20 градусів ~ +40 градусів · RH менше або дорівнює 90/95% · висота < 2000 м · клас забруднення 3 |
| Монтаж | Вертикально, нахил Менше або дорівнює 10 градусам (така сама схема болтів, що й стандартний YT1-45Z/6) |
| Вага * | ≈ 20 кг |
| Еталонні стандарти | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Монтажні та габаритні розміри (мм)
| Модель | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | вага |
|---|---|---|---|---|---|---|---|---|---|---|
| БИТ1-45З/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 кг |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 кг |
| БИТ1-90З/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 кг |
| БИТ1-180З/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| БИТ1-320З/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
Сімейство 45Z/4·5·6 має один монтажний кожух - змінюється лише хід. Якщо коротший хід прийнятний, той самий кронштейн приймає Z/4 (40 мм) або Z/5 (50 мм) без змін.
Розшифровка моделі
BYT 1 - 45 Z / 6 (напруга)
| Відрізок | Значення |
|---|---|
| B | Вибухозахищеність-(隔爆) - вогнетривкий корпус "d". |
| YT1 | Застаріла серія електро-гідравлічних підрулювачів (спадщина JB/ZQ 4388) |
| 45 | Номінальна тяга =45 × 10 = 450 N(не читати як 45 Н) |
| Z | Тип повернення:Z=пружина без навантаження(використовує зовнішню гальмівну пружину); варіанти ZB / ZC |
| /6 | Оцінений штрих-код →60 мм ( /4=40, /5=50, /8=80 …) |
| ( ) | Напруга у вольтах, наприклад (380), (660/1140) |
Популярні Мітки: byt1-45z/6-вибухозахищений електрогідравлічний підрулювач, Китай, виробники, постачальник, фабрика, на замовлення
