Високоякісні ножні гідравлічні барабанні гальма серії TYW

1. Огляд серії та основна функція

Серія TYW (T=фут, Y=гідравлічний, W=барабан) розроблено якручне запобіжне гальмощоб забезпечити контроль-оператора за рухом машин. Його основні функції включають:

Гальмування-керованим оператором: Дозволяє точне, поступове уповільнення або негайну зупинку обладнання за допомогою ножної педалі-важливо для маневрування у вузьких місцях (наприклад, складські навантажувачі) або позиціонування вантажів (наприклад, малі крани).

Утримання статичного навантаження: Закріплення вантажів на місці, коли педаль натиснута повністю, навіть під час тривалих пауз (наприклад, утримання лебідки-підвішеного вантажу-в повітрі).

Екстрене ручне гальмування: служить резервною гальмівною системою в разі збою основної системи, забезпечуючи безпеку оператора в -ситуаціях високого ризику.

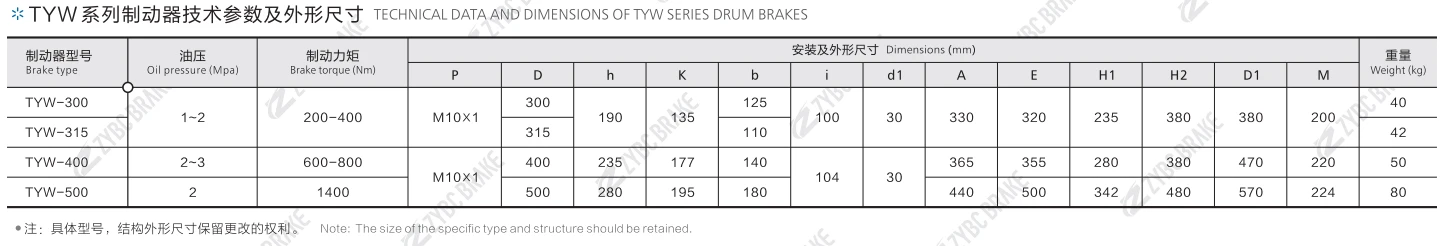

Охоплюючи барабани діаметром від 150–400 мм і крутним моментом від 100–2000 Н·м, серія оптимізована для середніх -навантажень (1–10 тонн), що потребують прямого контролю людини.

2. Принцип роботи

Серія TYW працює на aпринцип гідравлічного підсилення, де ручна сила ноги перетворюється на підвищений гідравлічний тиск для активації гальмування. Його робочий цикл включає три ключові стани:

2.1 1. Відпускання гальма (звичайна робота)

Коли оператор не натискає на педаль, гідравлічна система гальма знаходиться в розслабленому стані. Внутрішні поворотні пружини втягують гальмівні колодки, створюючи зазор (0,3–0,5 мм) між колодками та барабаном, що обертається.

Барабан (з’єднаний з приводним валом механізму) вільно обертається, дозволяючи переміщати обладнання (наприклад, рух вилкового навантажувача, підйом лебідки).

2.2 2. Гальмування (контрольована зупинка/утримання)

Контрольована зупинка: Коли оператор натискає ножну педаль, механічний зв’язок приводить в рух невеликий гідравлічний насос (інтегрований у вузол педалі). Цей насос створює гідравлічний тиск (5–15 МПа), який по шлангах передається на гідроциліндр гальма.

Циліндр під тиском висувається, штовхаючи гальмівні колодки на барабан, що обертається. Тертя між підкладками черевиків і барабаном створює гальмівний момент, сила якого пропорційна тиску на педалі-забезпечує плавне, регульоване уповільнення.

Статичне утримання: Для тривалої безпеки вантажу (наприклад, паркування вилкового навантажувача або утримання вантажу лебідки) оператор повністю натискає на педаль і вмикає механізм блокування (наприклад, фіксатор педалі). Це підтримує гідравлічний тиск, утримуючи черевики в зчепленні з барабаном без постійного зусилля стопи.

2.3 3. Екстрене гальмування

У разі несподіваного руху або небезпеки оператор може максимально натиснути на педаль. Це миттєво створює максимальний гідравлічний тиск, притискаючи черевики до барабана з повною силою (номінальний крутний момент), щоб швидко зупинити механізм (менше або дорівнює 1,5 секундам при номінальному навантаженні).

3. Основна структура та ключові компоненти

Серія TYW має надійну,-орієнтовану на користувача конструкцію з чотирма критичними підсистемами:

3.1 1. Ножний-блок гідравлічного приводу педалі

Ножна педаль і зв'язок: міцна-сталева педаль, з’єднана з важільною системою, розроблена для комфортної роботи (хід педалі: 50–100 мм) і довговічності під час багаторазового використання.

Інтегрований гідравлічний насос: Невеликий поршневий насос (встановлений біля педалі), який перетворює механічну силу педалі на гідравлічний тиск. Він містить зворотний клапан для підтримки тиску, коли педаль заблокована.

Гідравлічні шланги та циліндри: Шланги високого{0}}тиску (розраховані на 20 МПа) підключають насос до гідравлічного циліндра, встановленого на гальмівному вузлі. Поршень циліндра перетворює гідравлічний тиск у лінійну силу для приведення в дію гальмівних колодок.

3.2 2. Барабанний гальмівний вузол

Гальмівні колодки: подвійні дугоподібні сталеві башмаки (-високоміцна вуглецева сталь), що відповідають діаметру барабана (150–400 мм). Вони посилені, щоб витримувати високі сили тертя та запобігати деформації.

Фрикційні накладки: напів{0}}металеві або-композитні накладки на основі смоли (μ Більше або дорівнює 0,40) із термостійкістю до 350 градусів. Підкладки прикріплені до взуття для легкої заміни та тривалого терміну служби (більше або дорівнює 6000 робочих годин).

Сумісність барабанів: Призначений для стандартних промислових барабанів (матеріал: сталь 45# або чавун) товщиною 10–20 мм, що забезпечує широку сумісність із системами приводу машин.

3.3 3. Механізм повернення та блокування

Повернення пружин: сталеві-пружини високої напруги, які втягують гальмівні колодки та педаль, коли тиск скидається, повертаючи систему до стану «гальма вимкнено».

Блокування педалі: механічний фіксатор (важіль або штифт), який фіксує педаль у натиснутому положенні, підтримуючи гідравлічний тиск для утримання статичного навантаження без участі оператора.

3.4 4. Компоненти захисту та кріплення

Анти{0}}покриття від корозії: Педаль, гальмівна рама та гідравлічний циліндр покриті епоксидною смолою (товщина більше або дорівнює 80 мкм) або оцинковані для захисту від іржі, пилу та вологи-підходять для використання на вулиці (будівельні майданчики) або всередині (склади).

Вібро{0}}стійкі кріплення: гумові втулки або амортизатори на педалі та гальмі зменшують передачу вібрації, підвищуючи комфорт оператора та довговічність компонентів.

4. Основні характеристики та переваги

Серія TYW відрізняється ручним керуванням і надійною продуктивністю з такими основними перевагами:

4.1 1. Інтуїтивно зрозуміле керування оператором

Приведення в дію ножної-педалі дозволяє операторам точно регулювати гальмівну силу-, що є критично важливим для таких завдань, як розміщення вантажів або пересування у вузьких місцях (наприклад, навантажувачі на складах). Пропорційна реакція на тиск забезпечує плавну зупинку-без ривків.

4.2 2. Підсилення гідравлічної сили

Вбудований насос збільшує силу ступні в 5–10 разів, дозволяючи операторам створювати високий гальмівний момент (до 2000 Н·м) із мінімальними фізичними зусиллями-зменшуючи втому оператора під час тривалого використання.

4.3 3. Надійне механічне резервне копіювання

На відміну від повністю автоматизованих гальм, серія TYW покладається на ручне введення та гідравлічний тиск, що робить його надійною резервною копією на випадок збоїв електричної чи пневматичної системи-підвищуючи безпеку під час критичних операцій.

4.4 4. Довговічний і низький-обслуговування

Надміцні-сталеві компоненти та-гідравлічні лінії високого тиску витримують грубе поводження та несприятливі умови (наприклад, будівельний пил, дощ).

Фрикційні накладки легко замінити, а гідравлічна рідина (мінеральне масло) потребує лише періодичних перевірок-, що мінімізує час простою на техобслуговуванні.

4.5 5. Різноманітні варіанти монтажу

Гальмо доступне з кріпленням на фланці або кронштейні, тому адаптується до різних механізмів (крани, лебідки, навантажувачі) без значних модифікацій. Педаль можна розташувати дистанційно (через подовжені гідравлічні шланги) для ергономічного доступу оператора.

5. Типові програми

Серія TYW широко використовується в ручному чи напівавтоматизованому обладнанні, зокрема:

Малі крани та підйомники: стрілові крани, підйомники для майстерень і портативні портальні крани-для точного позиціонування вантажу та аварійної зупинки.

Вилкові навантажувачі та візки для матеріалів: промислові вилкові навантажувачі, тягачі та важкі-візки-для паркування, керування спуском і безпеки вантажу.

Лебідки та знімачі: ручні або напів{0}}електричні лебідки (будівельні, морські-або позашляхові)-для контрольованого опускання та утримання вантажів.

Будівельне обладнання: міні-екскаватори, міні{0}}навантажувачі та бетономішалки-для безпечного маневрування на робочих майданчиках.
