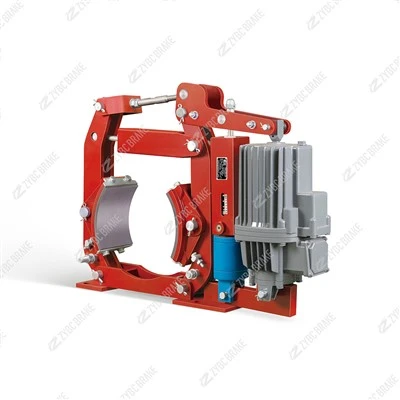

YW-E315/E30 дво{3}}ступінчасті електро-гідравлічні барабанні гальма

YW - E315/E30 — це двоступеневе - електро- гідравлічне барабанне гальмо (діаметр барабана 315 мм, сумісне з двигуном ED30/5). Він спеціально розроблений для пересувного механізму кранів середнього - розміру та робочого гальмування стрічкових конвеєрів, оснащений двоступеневим - регулюванням гальмівної сили, автоматичним вирівнюванням зазору та надійною - безпечною роботою.



---



Принцип роботи в два - етапи

Крок 1 (гальмування при уповільненні): коли починається гальмування, система спочатку застосовує менший регульований крутний момент. Це забезпечує плавне уповільнення механізму, запобігаючи ударам і зменшуючи знос механічних компонентів.

Крок 2 (Утримання/Стійке гальмування проти вітру -): після зупинки механізму додається крутний момент другого ступеня -. Затримку між двома кроками (1-15 с) можна регулювати за допомогою одностороннього клапана регулювання швидкості. Ця сходинка забезпечує надійну утримуючу силу, особливо підходить для зовнішніх кранів, щоб протистояти вітровим навантаженням.

Помилка - безпечної операції: Коли живлення вимикається, підрулювач втрачає тиск, а поворотна пружина високої жорсткості - змушує гальмівні колодки затискати барабан, досягаючи екстреного гальмування для забезпечення безпеки обладнання та персоналу.

---

Структура та основні переваги

Структура

Він складається з посиленої гальмівної рами, лівого та правого гальмівних колодок, двоступеневої - регулювальної групи пружин -, блокуючого механізму вирівнювання зазору, електрогідравлічного підрулювача ED30/5 -, амортизаційного циліндра та нерухомої основи. Основні шарнірні точки оснащені - самозмащувальними підшипниками, а шкала крутного моменту на пружинній трубці дозволяє інтуїтивно зрозуміле регулювання.

Ключові переваги

Плавне гальмування: Двоступеневе регулювання крутного моменту (-) дозволяє уникнути механічного впливу під час уповільнення.

Низький рівень обслуговування: взаємозв’язаний механізм вирівнювання зазору та самозмащувальні підшипники - зменшують ручне втручання; заглушка - у вкладишах дозволяє швидко замінити.

Надійна стійкість до вітру: Покращений крутний момент другого ступеня - ефективно протистоїть вітровим навантаженням на відкритих кранах.

Регульована затримка: Затримку 1-15 с між двома кроками можна гнучко регулювати для адаптації до різних робочих умов.

Висока частота дії: Він може відповідати вимогам щодо частого запуску - зупинки обладнання з високим - робочим циклом.

---

Додатки

Основне: уповільнення та утримуюче гальмування механізму пересування зовнішніх козлових кранів середнього розміру - та мостових кранів; робоче гальмування для стрічкових конвеєрів із середнім - режимом роботи в металургійній, вугільній та логістичній промисловості.

Другорядне: гальмування для механізмів повороту та підйому стріли спеціальних кранів, які потребують плавного уповільнення та надійного утримання.

---

Встановлення та обслуговування

монтаж:

Встановіть на жорстку основу, щоб забезпечити концентричність барабана (биття менше або дорівнює 0,15 мм) і вирівнювання штовхача двигуна (без бокової сили).

Підключіть двигун до трифазного джерела живлення 380 В - і заповніть його гідравлічною оливою ISO VG 32/46 до зазначеного рівня.

Відрегулюйте односторонній - клапан регулювання швидкості, щоб установити двоступеневу затримку - відповідно до вимог робочих умов, і перевірте послідовність гальмування та гнучкість перед введенням в експлуатацію.

---

Поширені несправності та виправлення

Несправність	Можлива причина	Ремонт
Неплавне двоступеневе гальмування -	Неправильне налаштування затримки або заблокований клапан регулювання швидкості	Re - налаштувати час затримки; очистіть або замініть клапан регулювання швидкості.
Слабкий крутний момент другого ступеня -	Втома пружини або неправильне регулювання пружини	Відрегулювати або замінити пружину; re - відкалібруйте крутний момент відповідно до шкали.
Гальмівний опір	Заклинило механізм вирівнювання зазору або застряг штовхач	Очистіть і змастіть деталі вирівнювання; змастити штовхач.
Рушій не працює	Переворот фаз двигуна або забитий масляний фільтр	Виправити фазу двигуна; замініть масляний фільтр і долийте гідравлічне масло.
Витік масла з демпферного циліндра	Пошкоджене кільце ущільнювача	Замініть ущільнювальне кільце демпфера



YW - E315/E30 з двоступінчастим - електроприводом - гідравлічним барабанним гальмом використовує багаторівневий графік технічного обслуговування з інтервалами, коригованими відповідно до інтенсивності використання та умов навколишнього середовища. Нижче наведено стандартну частоту технічного обслуговування та основні елементи:

Стандартний цикл технічного обслуговування та основні завдання

Цикл	Предмети технічного обслуговування
Щодня	Перевірте рівень масла двигуна, витоки трубопроводу та ненормальний шум; очистіть масляні плями та сміття з поверхні барабана.
3 місяці	Перевірте знос гільзи та цілісність ущільнювача двигуна та амортизаційного циліндра; затягніть ослаблені кріплення.
6 місяців	Замініть гідравлічне масло двигуна (ISO VG 32/46); перевірити пружність поворотної пружини і демпферного циліндра на предмет підтікання масла.
12 місяців	Капітальний ремонт двигуна та демпферного циліндра; замінити вкладиші, якщо товщина менше 4 мм; відновіть поверхню барабана, якщо є глибокі подряпини.
2 роки	Замінити ущільнювачі двигуна і демпферного циліндра; відкалібруйте двоступеневий гальмівний момент - і час затримки.

Регулювання інтервалів технічного обслуговування

Висока - інтенсивність використання (частота дії близько 1200 разів/год, велике навантаження): скоротити 3 --місячні та 6 --місячні інтервали технічного обслуговування до 1 місяця та 3 місяців відповідно.

Суворе середовище (висока запиленість, висока вологість, екстремальна температура): скоротити інтервали 6 - місяць і 12 - місяць до 3 місяців і 6 місяців; збільшити частоту щоденного очищення та огляду.

Легке - використання (низька частота, невелике навантаження): Цикл технічного обслуговування можна відповідно подовжити, але не можна пропускати щоденний огляд і 12 --місячний капітальний ремонт.

Тригери спеціальної перевірки

Якщо виникають відхилення, такі як неплавне двоступінчасте гальмування, слабкий гальмівний момент, опір гальма або несправність двигуна, негайно зупиніть машину для перевірки та усунення несправностей, незалежно від циклу технічного обслуговування.

Після того, як гальмо було виведено з експлуатації більше ніж на 6 місяців і знову було введено в експлуатацію, перед початком експлуатації необхідно провести комплексну перевірку та пробний запуск.
