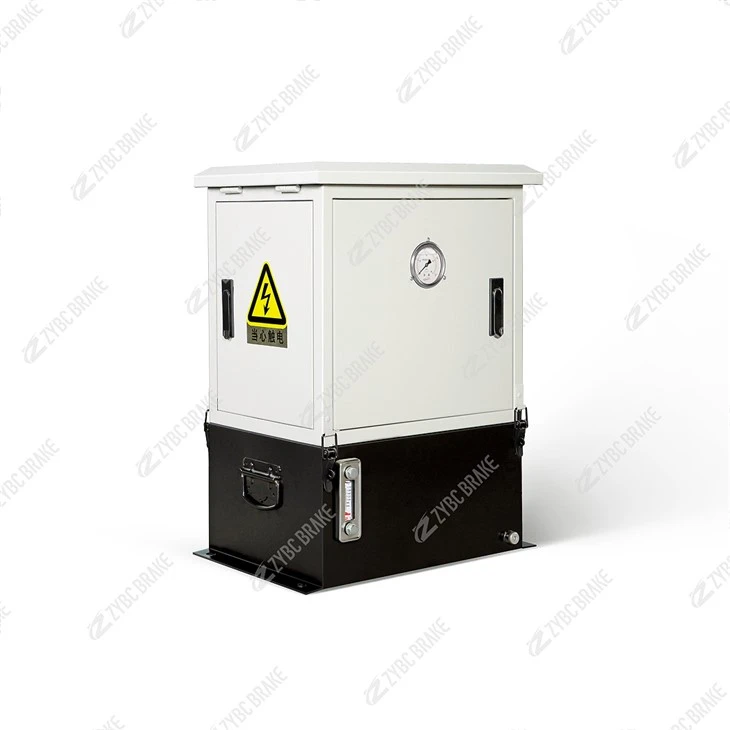

Гідравлічний агрегат серії YZ - YZW15-4: принцип роботи та застосування

YZW15-4 — це гідравлічний силовий агрегат середнього-навантаження із серії YZ, розроблений як централізоване джерело живлення для промислових гідравлічних систем. Він об’єднує двигун, гідравлічний насос, масляний бак, групу клапанів і систему охолодження в модульну структуру з номінальним робочим тиском 15 МПа і витратою 4 л/хв. Характеризуючись стабільним вихідним тиском, компактною конструкцією та легкою інтеграцією, він забезпечує надійну гідравлічну потужність для механізмів гальмування, затиску, підйому та лінійного приводу в промисловому обладнанні середнього навантаження. Деталі такі:

1. Принцип роботи

Пристрій працює на основі «електричного приводу → генерування гідравлічного тиску → регулювання тиску/потоку → вихідної потужності» із замкнутою-логікою керування для забезпечення стабільного гідравлічного постачання. Основний робочий процес складається з трьох етапів:

1.1 Генерація електроенергії (Стадія-запуску)

Після активації три-фазний асинхронний двигун 380 В (потужність: 1,5 кВт) приводить у дію інтегрований шестеренчастий насос (точні-механічні сталеві шестерні) для обертання на високій швидкості.

Шестеренчастий насос забирає гідравлічну оливу проти зносу ISO VG46 із 40-літрового герметичного масляного бака через прецизійний всмоктуючий фільтр 10 мкм, перетворюючи механічну енергію на гідравлічний тиск.

Тиск масла досягає номінального тиску 15 МПа, а насос забезпечує стабільну швидкість потоку 4 л/хв, утворюючи гідравлічне масло під високим{2}}тиском, готове до виходу.

1.2 Регулювання тиску та витрати (стабільна стадія роботи)

Вбудований-запобіжний клапан (максимальний тиск менше або дорівнює 18 МПа) обмежує тиск у системі, щоб запобігти пошкодженню шлангів, циліндрів або приводів через надмірний тиск.

Інтегрована група клапанів (включаючи клапан керування напрямком, редукційний клапан і зворотний клапан) регулює напрямок потоку масла та тиск відповідно до керуючого сигналу головного обладнання.

Наприклад, коли хосту потрібна вихідна тяга, напрямний клапан перемикається, щоб дозволити маслу під високим{0}}тиском надходити до гідравлічного приводу (циліндра/штовхача); коли навантаження стабільне, редукційний клапан підтримує постійний тиск, уникаючи втрати енергії.

1.3 Циркуляція масла та охолодження (стадія безперервної роботи)

Після приведення в дію головного приводу гідравлічна олива під низьким{0}}тиском повертається в масляний бак через зворотний фільтр (точність 5 мкм), видаляючи домішки для захисту насоса та групи клапанів.

Пластинчастий масляний радіатор-типу (площа охолодження більше або дорівнює 0,3 м²) розсіює тепло, що утворюється під час циркуляції масла, контролюючи температуру масла в межах 30–65 градусів, щоб запобігти погіршенню якості масла та виходу з ладу ущільнень.

Масляний бак оснащено оглядовим скельцем рівня масла та датчиком температури для -контролю кількості та температури масла в режимі реального часу, що полегшує технічне обслуговування.

1.4 Вимкнення та захист

Коли головне обладнання завершує свою роботу, двигун знеструмлюється, а шестеренний насос припиняє працювати. Зворотний клапан запобігає зворотному потоку масла, підтримуючи залишковий тиск у трубопроводі для швидкого повторного запуску.

Двигун оснащено ізоляцією класу F- і тепловим захистом, який автоматично вимикає живлення, коли температура перевищує 155 градусів, щоб уникнути вигоряння через навантаження; переливний отвір резервуара запобігає витоку масла через надмірне наповнення.

2. Основні характеристики

Модульна інтеграція: усі компоненти (двигун, насос, група клапанів, резервуар, охолоджувач) об’єднані в один блок, що зменшує простір для встановлення на 40% порівняно зі спліт-системами та спрощує-монтаж на місці.

Стабільний вихід тиску: Коливання тиску Менше або дорівнює ±1% від номінального значення, що забезпечує постійну роботу головного гідравлічного приводу (наприклад, гальмо, затиск).

Ефективна фільтрація та охолодження: Конструкція подвійного-фільтра (всмоктування + повернення) і пластинчастий{2}}охолоджувач подовжують термін служби масла до 2000 робочих годин; запобігає зносу компонентів, спричиненого забрудненнями.

Широка адаптивність: Діапазон робочих температур -від 10 градусів до 70 градусів, клас захисту IP54 і антикорозійне епоксидне покриття адаптуються до внутрішніх майстерень, відкритих будівельних майданчиків і запилених промислових середовищ.

Легке обслуговування: Знімна бічна кришка масляного бака, зовнішні фільтруючі елементи та централізоване розташування групи клапанів дозволяють швидко перевірити та замінити без розбирання всього блоку.

3. Типове застосування

З номінальним тиском 15 МПа та швидкістю потоку 4 л/хв, YZW15-4 підходить для гідравлічних систем із середнім навантаженням (вантажопідйомність: 5–50 тонн), забезпечуючи живлення для різних промислових механізмів:

3.1 Промислові гальмівні системи

Приводить в дію гідравлічні гальма (наприклад, блокові гальма серії YWZ, клинові гальма серії YFX) для мостових кранів, козлових кранів і шахтних підйомників. Стабільний вихід тиску забезпечує плавне гальмування та надійне блокування, уникаючи тряски вантажу або розбігу обладнання.

Використовується в гальмівній системі конвеєрів середнього-навантаження (наприклад, стрічкових конвеєрів, ланцюгових конвеєрів) на заводах і в шахтах, контролюючи ввімкнення/відпускання гальма для запобігання зворотному потоку матеріалу.

3.2 Транспортно-розвантажувальні та затискні пристрої

Забезпечує гідравлічну потужність для затискних механізмів зварювальних позиціонерів, верстатів з ЧПК і пристосувань для деталей. Точне регулювання тиску забезпечує стабільне зусилля затиску, уникаючи деформації заготовки під час обробки.

Приводить в дію підйомні механізми невеликих гідравлічних ліфтів, ножичних підйомників і складських штабелеукладачів, забезпечуючи плавний підйом і позиціонування товарів або заготовок.

3.3 Будівельне та інженерне обладнання

Живить гідравлічні системи малої будівельної техніки, такої як міні-навантажувачі, міні-навантажувачі та малі екскаватори. Адаптується до вібрації та пилу на будівельному майданчику, забезпечуючи надійну потужність для підйому ковша, обертання рукоятки та гальмування.

Використовується в гідравлічних домкратах, гідравлічних натягувачах болтів та інших будівельних допоміжних інструментах, забезпечуючи стабільний тиск для встановлення та обслуговування великих компонентів.

3.4 Загальні промислові гідравлічні системи

Приводить в дію електро-гідравлічні штовхачі (наприклад, серії ED, серії YT1) і гідравлічні циліндри для механізмів лінійного приводу на виробничих лініях, таких як пристрої для штовхання матеріалу, сортування та позиціонування.

Забезпечує живлення для керування відкриттям/закриттям промислової арматури (наприклад, засувки, засувки) на водоочисних установках, електростанціях і хімічних цехах, забезпечуючи точне регулювання арматури.
